Описание

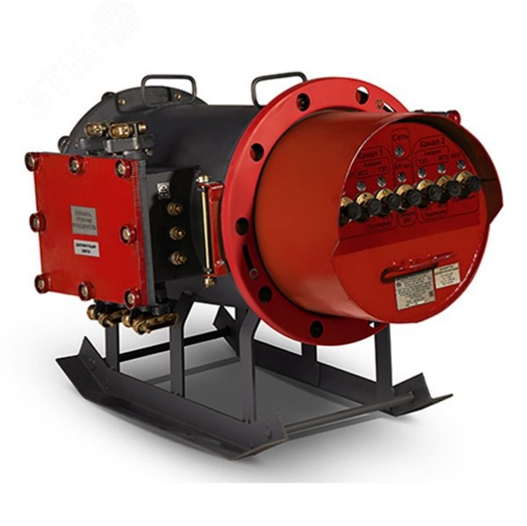

Агрегат пусковой шахтный АПШ.М предназначен для преобразования трёхфазного напряжения 380/660 В или 660/1140 В частотой 50 Гц в напряжение 133/230 В для питания ручных горных электрических сверл, местного освещения и других потребителей. Обеспечивает дистанционное управление, защиту отходящих цепей от коротких замыканий и защиту от токов утечки. Применяется в подземных выработках шахт, опасных по газу (метану) и угольной пыли.
Область применения
Агрегат АПШ.М применяется как комплектный пусковой узел для электродвигателей вспомогательных и технологических механизмов шахты — там, где нужно объединить в одном взрывозащищённом корпусе аппараты пуска, защиты и управления приводом. Подробнее о поставках для горных предприятий — в разделе комплексных поставок для горнодобывающих предприятий.
| Характеристика | АПШ.М-4 | АПШ.М-5 | АПШ.М-6 |
|---|---|---|---|
| Номинальная мощность | 4 кВА | 5 кВА | 6 кВА |
| Напряжение первичной обмотки | 660/380 В или 1140/660 В | 660/380 В или 1140/660 В | 660/380 В или 1140/660 В |
| Напряжение вторичной обмотки | 133/230 В | 133/230 В | 133/230 В |
| Уставки МТЗ | 5, 10, 20, 30, 40, 50, 60 А | 5, 10, 20, 30, 40, 50, 60 А | 5, 10, 20, 30, 40, 50, 60 А |
| Степень защиты | IP54 | IP54 | IP54 |
| Маркировка взрывозащиты | РВ Ex d [ia] I | РВ Ex d [ia] I | РВ Ex d [ia] I |
| Климатическое исполнение | УХЛ5 | УХЛ5 | УХЛ5 |
| Габаритные размеры | 880×610×645 мм | 880×610×645 мм | 880×610×645 мм |
| Масса | 135 кг | 140 кг | 155 кг |
| Срок службы / гарантия | 3 года / 15 мес. | 3 года / 15 мес. | 3 года / 15 мес. |
